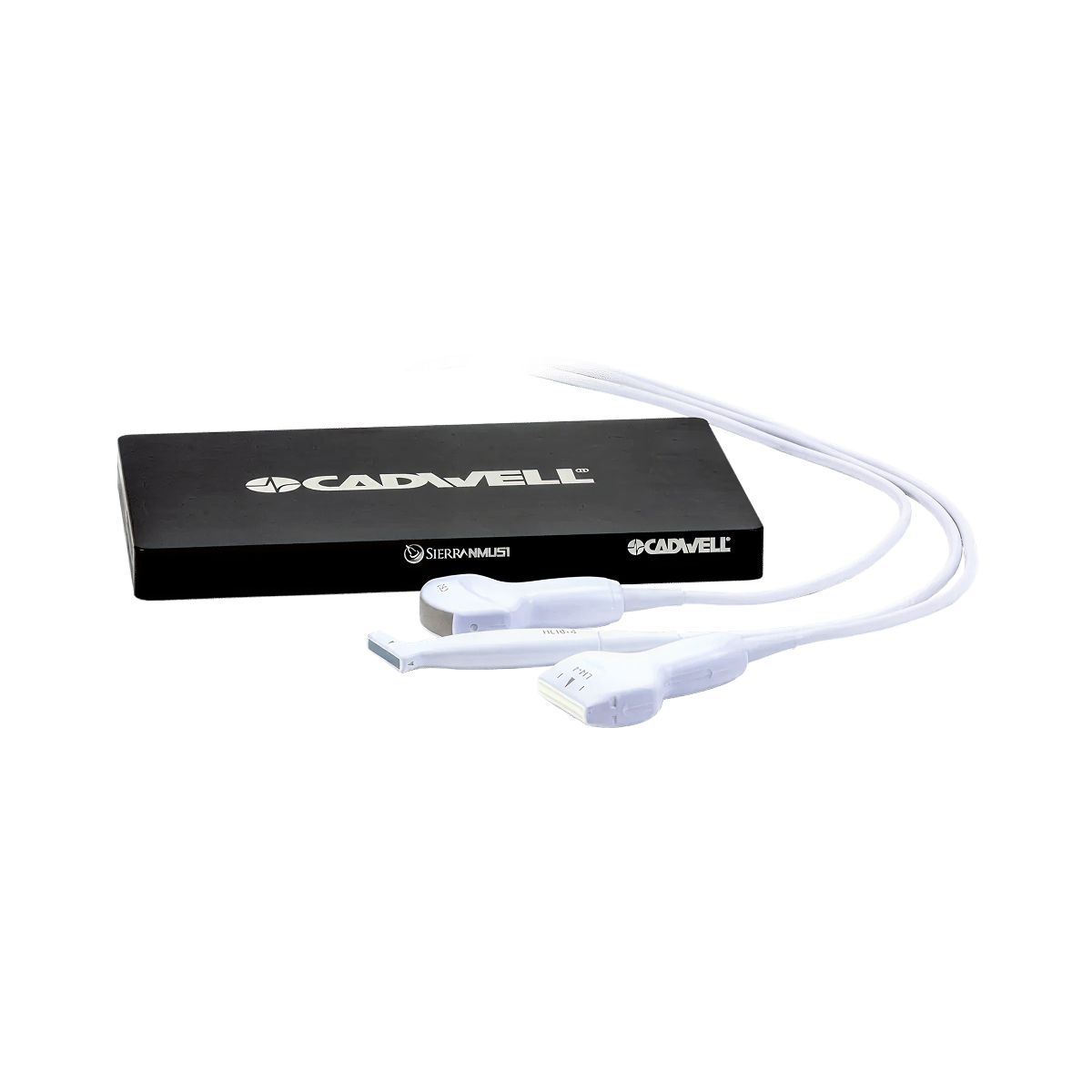

Sierra NMUS1
Ultrasonido NMUS/MSK diseñado para neurodiagnóstico y guía de aguja. Opera de 2–18 MHz, soporta B, M, Doppler color y PW, e integra mediciones y reporte cuando se usa con el flujo NMUS+ de Sierra.
Garantía Medrent
Respaldamos tu inversión con 12 meses de garantía de fábrica y soporte técnico especializado.
Atención personalizada
Te asesoramos en la elección, financiamiento y uso del equipo, con soporte directo de nuestros especialistas.
Financiamiento sin enganche
Accede a planes flexibles de 12 a 48 meses con KORUM CAPITAL, diseñados para que adquieras tu equipo sin afectar tu flujo de efectivo.
Preguntas frecuentes
1. ¿Sierra NMUS1 está diseñado específicamente para ultrasonido neuromuscular y MSK?
Sí. Está orientado a diagnóstico neuromuscular, exploración musculoesquelética y guía de aguja con herramientas dedicadas para este tipo de estudio.
2. ¿Cuál es el rango de frecuencia de transmisión del sistema?
Trabaja con frecuencias variables de 2–18 MHz para cubrir estructuras superficiales y profundas según el transductor y el preset.
3. ¿Qué modos de imagen incluye para práctica clínica?
Incluye Modo B, Modo M, Doppler de flujo color y Doppler PW. Además, el flujo NMUS+ incorpora un modo Q para cuantificación en entornos de investigación/uso avanzado, según software/licencia.
4. ¿Qué transductores son compatibles con Sierra NMUS1?

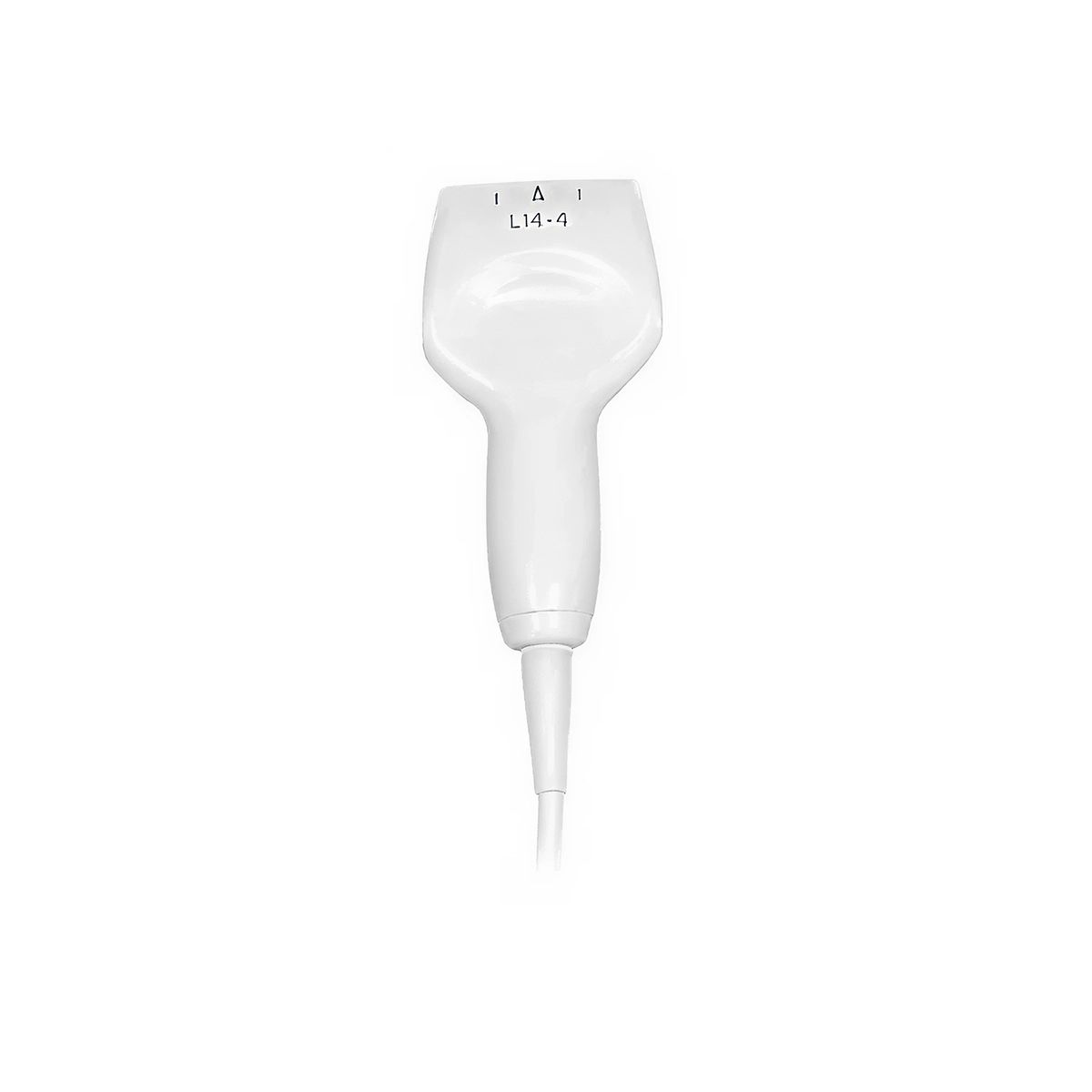

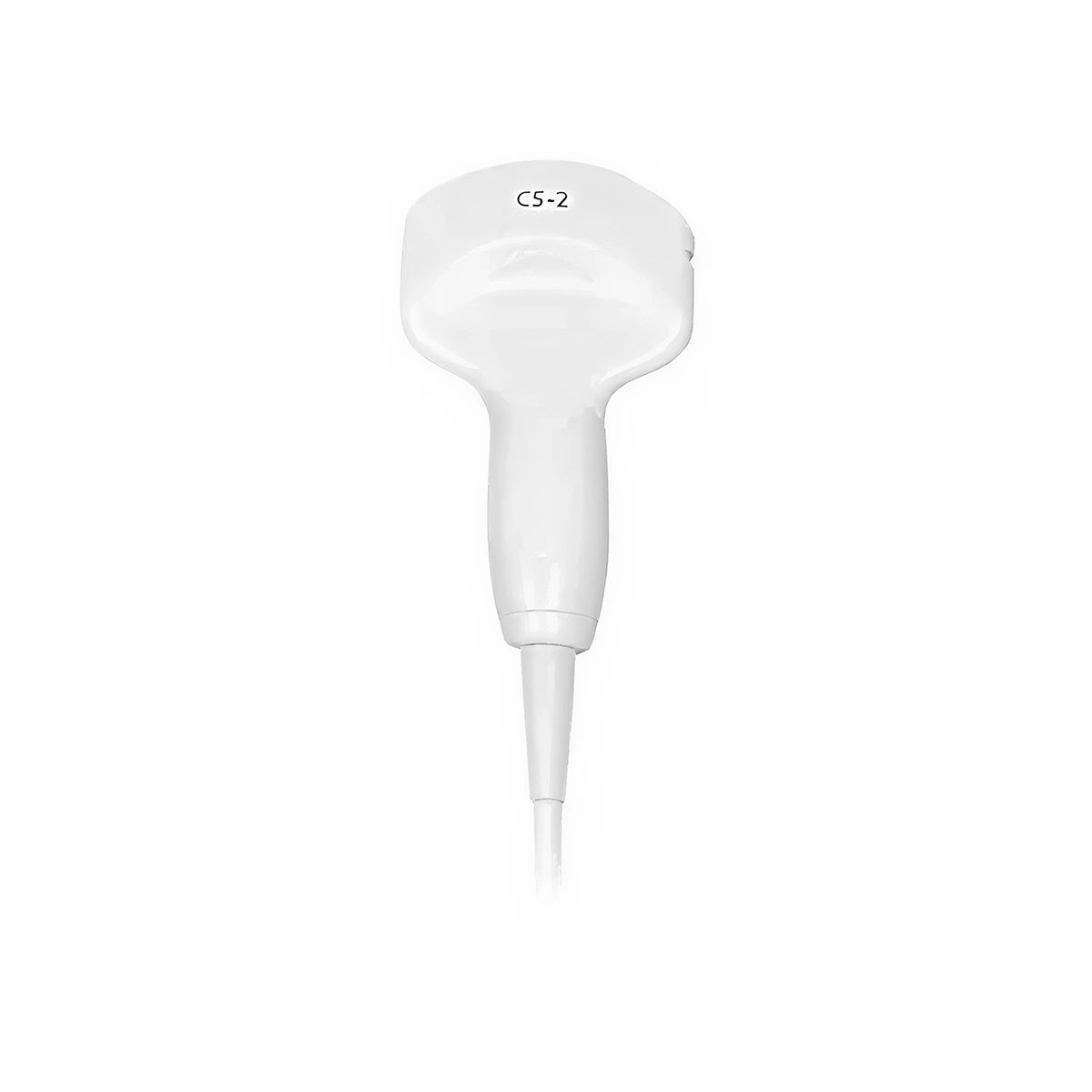

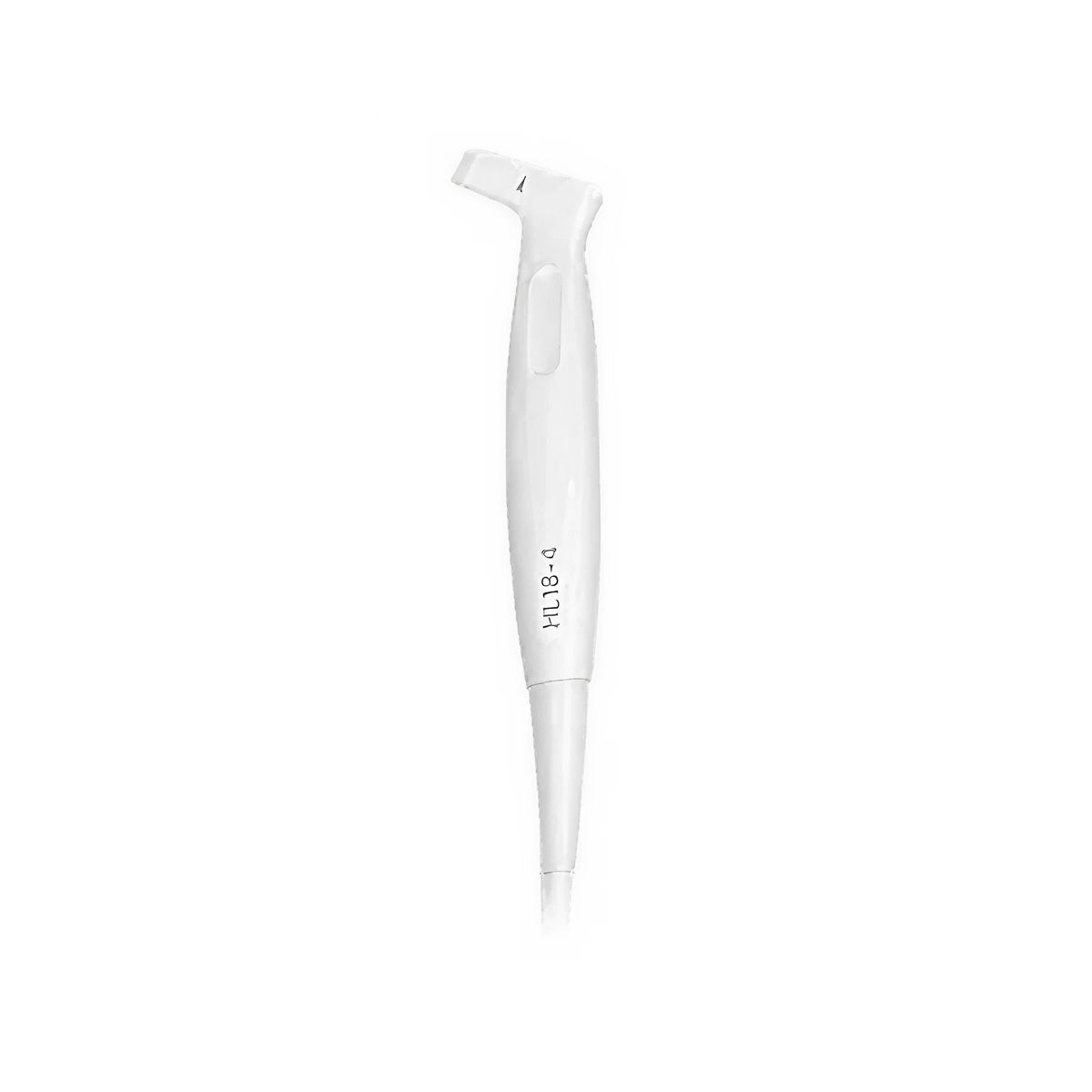

Maneja tres opciones: L14-4 (lineal), HL18-4 (lineal “hockey stick”) y C5-2 (curvilíneo). La disponibilidad puede variar por mercado.
5. ¿Se puede usar junto con EMG/NCS en el mismo flujo clínico?
Sí. Está pensado para complementar electrodiagnóstico, permitiendo integrar ultrasonido al flujo de trabajo y consolidar resultados para interpretación clínica.
6. ¿Sirve para guía de aguja (p. ej., procedimientos guiados)?
Sí. Está enfocado a needle guidance y visualización en tiempo real para mejorar precisión en procedimientos y exploraciones musculares/neurales.
7. ¿Qué herramientas de mejora de imagen ofrece?
Integra procesamiento para mejorar definición y legibilidad de estructuras (p. ej., compounding espacial, reducción de moteado, armónicos y vista trapezoidal), configurables por preset y protocolo.
Especificaciones técnicas
Frecuencias 2–18 MHz para NMUS/MSK
Cubre desde evaluación superficial de nervios/estructuras pequeñas hasta exploración más profunda, según transductor y preset.
Modos clínicos completos (B, M, Color y PW)
Permite evaluación estructural y vascular con Doppler, además de soporte para flujos avanzados con herramientas de cuantificación (según software).
Adquisición rápida con beamformers simultáneos
Incluye 8 beamformers simultáneos para modo B y 4 para Doppler color, para adquisición ágil en exploración dinámica.
Procesamiento para claridad de tejidos
Incorpora herramientas de optimización (compounding espacial, reducción de moteado, armónicos y vista trapezoidal) para mejorar definición en estructuras neuromusculares.
Ecosistema NMUS+ para flujo integrado
Se integra con el protocolo NMUS+ en Sierra software, orientado a mediciones, cuantificación y reporte dentro del flujo neurodiagnóstico (según configuración/licencia).
Transductores dedicados por profundidad y acceso
Lineales para alta resolución superficial (incluye opción “hockey stick”) y curvilíneo para mayor penetración, en un mismo sistema.
FICHA TÉCNICA
Características de producto
Descargar ficha técnicaGenerales
| Marca: | Cadwell |
| Línea: | Sierra® (ecosistema EDX/NMUS) |
| Modelo: | Sierra NMUS1 |
| Tipo de equipo: | Ultrasonido neuromuscular / musculoesquelético |
| País de origen: | Estados Unidos |
Funciones principales
| Modalidades / Pruebas: | NMUS / MSK; guía de aguja |
| Canales / Entradas / Derivaciones: | N/A (no aplica) |
| Software / Licencias: | IIntegración con NMUS+ en Sierra software (según configuración/licencia) |
| Registro / Reportes: | Integración para consolidación de resultados con EDX cuando se usa dentro del ecosistema Sierra/Summit (según configuración) |
| Opciones (video, micrófono, marcador eventos): | N/A (no especificado como feature del NMUS1 en fuente oficial abierta) |
Conectividad
| Wi-Fi / LAN: | Inexistente en el módulo en sí (depende estrictamente de la conectividad de la PC, laptop o carro médico al que esté conectado). |
| USB: | USB 3.0 (Type-A a Micro-B / Type-C). Utiliza una conexión de un solo cable de súper alta velocidad hacia la PC para la transferencia de datos crudos (RF data) y comunicación. |
| Protocolos / Integración: | Integración nativa con Sierra software (NMUS+). A través de la plataforma de Cadwell y CadLink, soporta el estándar HL7 (ADT, ORM, resultados a EMR) y capacidades completas de DICOM 3.0 (Store SCU, Worklist, Print). |
Energía
| Alimentación: | 5V - 12V DC. Su gran ventaja es que puede alimentarse directamente del bus USB 3.0 del ordenador. Para estaciones fijas, admite una fuente de poder externa de grado médico (100~240 VAC, 50~60 Hz a 12V / 3.5A). |
| Consumo: | Ultra bajo consumo. Típicamente < 15 W (operando vía bus USB), con un máximo teórico de 42 W si se somete a máximo estrés usando una fuente independiente. |
| Batería/autonomía: | El módulo procesador no cuenta con batería interna. Su autonomía es exactamente la de la laptop de grado médico o el UPS del carro Fuzion que lo hospede. |
Dimensiones y peso
| Nota técnica para la PDP: | Estos datos corresponden a la unidad procesadora (el beamformer de aluminio), sin contar el peso de los transductores ni los brazos articulados. |
| Dimensiones (mm): | 136 mm (Ancho) x 200 mm (Profundidad) x 34 mm (Alto). |
| Peso (kg): | 0.77 kg (1.7 lbs). Es un módulo extraordinariamente compacto diseñado para colgarse del carro o llevarse en maletín. |
Seguridad / Cumplimiento
| Protección paciente: | Aislamiento eléctrico Tipo BF (Body Floating) en las sondas. |
| Normas/certificaciones: | Cumple con la norma de seguridad eléctrica para equipos médicos IEC/EN 60601-1. En EE. UU., cuenta con la autorización FDA 510(k) (integrado y validado como parte del ecosistema Sierra). |
| COFEPRIS: | Clasificado como Dispositivo Médico Clase II. Todo equipo de electrodiagnóstico y ultrasonido comercializado en México requiere obligatoriamente su registro sanitario vigente (tramitado por el representante legal/distribuidor). |
| IP (Grado de Protección): | Transductores (ej. L14-4): Típicamente IPX7 (resisten inmersión temporal para procesos de desinfección en frío). |
| Módulo Procesador: | IP20 / IPX0 (Equipo de uso interior seco; no está sellado contra derrames o ingreso de líquidos). |
Aplicaciones frecuentes
| Especialidades: | Neurofisiología, electrodiagnóstico, MSK (Musculoesquelético), evaluación de neuropatías por atrapamiento y localización anatómica complementaria. |
| Entornos ideales: | Laboratorio de neurofisiología, consulta privada, hospital, punto de atención (según si es configuración de escritorio o móvil). |
Matriz de Respaldo Hardware
| Arquitectura de Procesamiento: | 8 beamformers (B-Mode) / 4 beamformers (Color Doppler) |
| Rango de Frecuencias: | 2.0 MHz a 18.0 MHz (Multifrecuencia) |
| Plataforma Base OEM: | Tipo ArtUs EXT-1H (Chasis compacto de aluminio) |
| Transmisión de Foco: | Digital variable de 8 zonas |
